ESW-113-12-S-D - Samtec Inc.

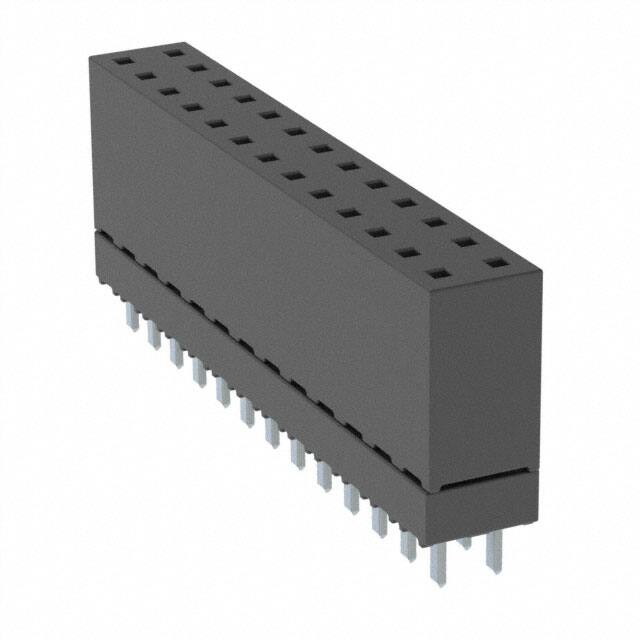

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-ESW-113-12-S-D

Hersteller Teil #: ESW-113-12-S-D

Produktkategorie: Rectangular Connectors - Headers, Receptacles, Female Sockets

Hersteller: Samtec Inc.

Beschreibung: CONN SOCKET .100 26POS PCB DUAL

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

ESW-113-12-S-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Through Hole

Mount

Through Hole

Contact Shape

Square

Housing Material

Polyester

Voltage Rated

550VAC

Insulation Materials

Liquid Crystal Polymer (LCP)

Contact Materials

Phosphor Bronze

Contact Finish Mating

Gold

Published

2010

Series

ESW

Packaging

Tube

Operating Temperature

-55°C~125°C

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Elevated Socket

Number of Positions

Number of Rows

Gender

Receptacle

Additional Feature

TIGER BUY CONTACT

HTS Code

8536.69.40.40

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Forked

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

5.2A per Contact

Orientation

Straight

Depth

4.95mm

Insulation Height

0.435 11.05mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.090 2.29mm

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.195 inch

Housing Color

Black

Contact Resistance

10mOhm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

Insertion Force-Max

1.668 N

Withdrawl Force-Min

1.39 N

Length

33.53mm

Plating Thickness

30μin

Contact Finish Thickness - Mating

30.0μin 0.76μm

RoHS Status

ROHS3 Compliant

Radiation Hardening

Material Flammability Rating

UL94 V-0

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	ESW-113-12-S-D		CONN SOCKET .100 26POS PCB DUAL
	ESQ-113-12-S-D		Conn Elevated Socket SKT 26 POS 2.54mm Solder ST Thru-Hole Tube
	SLW-113-01-G-D		CONN RCPT .100" 26POS DUAL GOLD
	CES-113-01-S-D		Conn Socket Strip SKT 26 POS 2.54mm Solder ST Thru-Hole Tube
